Hướng dẫn kiểm định máy kinh vĩ điện tử

Công tác trắc địa, khảo sát địa hình là bước đầu tiên của quá trình xây dựng. Nó quyết định rất nhiều đến chất lượng, tiến độ, khả năng hoàn thành,...của một công trình. Nhưng công việc này không phải là chuyện đơn giản, dễ dàng, nó cần đến sự trợ giúp của nhiều thiết bị đo đạc, trong đó có máy kinh vĩ. Thông thường, sau một vài năm sử dụng máy móc thiết bị có thể không còn chính xác như trước vì quá trình thao tác máy hay quá trình di chuyển máy trong nhiều điều kiện địa hình khác nhau. Bởi vậy để đảm bảo độ chính xác, để khắc phục những rắc rối có thể gặp phải trong quá trình sử dụng,...người dùng cần phải tiến hành kiểm định máy kinh vĩ của mình. Nếu bạn thường xuyên kiểm định máy thì ngoài việc đề cao độ chính xác còn có thể khiến cho máy chạy mềm mượt hơn và tăng tuổi thọ của máy.

Cách kiểm định máy kinh vĩ điện tử

Để kết quả đo không bị sai lệch và để giảm sai số, trước khi sử dụng phải tiến hành kiểm nghiệm thiết bị. Việc kiểm định máy kinh vĩ nhằm đảm bảo điều kiện hình học của các trục:

- Trục của ống thủy dài phải vuông góc trục quay của máy kinh vĩ.

- Chỉ của màng dây chữ thập phải thẳng đứng.

- Trục ngắm CC' của kính ngắm phải vuông góc với trục quay HH' của nó.

- Trục quay HH' của kính ngắm phải vuông góc với trục quay VV' của máy kinh vĩ.

- Kiểm nghiệm số đọc ban đầu MO.

Kiểm định trục của ống thủy dài trên bàn độ ngang

Muốn kiểm định tiêu chuẩn này thì việc đầu tiên phải làm là quay bộ phận ngắm sao cho trục ống thủy dài trên bàn độ ngang nằm song song với đường nối hai ốc cân bằng của đế máy. Sau đó điều chỉnh hai ốc cân này để đưa bọt thủy vào giữa ống. Tiếp đến là quay bộ phận ngắm 180 độ, nếu bọt thủy vẫn ở giữa hoặc độ lệch nhỏ hơn một khoảng chia ống thủy thì đạt tiêu chuẩn. Còn nếu lệch hơn một khoảng chia thì phải điều chỉnh lại.

Kiểm định màng dây chữ thập

Cách đơn giản nhất để kiểm định tiêu chuẩn này là treo một dây dọi mảnh ở nơi kín gió, sau đó đặt máy kinh vĩ cần kiểm nghiệm cách dây dọi 20m. Khi đã cân bằng máy xong thì tiến hành ngắm chuẩn dây dọi. Nếu chỉ đứng của màng dây chữ thập trùng với dây dọi thì đạt chuẩn. Còn nếu không trùng thì phải điều chỉnh lại màng dây chữ thập.

Kiểm định trục ngắm của ống kính ngắm (2c)

Trục ngắm của ống kính là một đường thẳng nối giữa quang tâm kính vật, tâm màng dây chữ thập và quang tâm kính mắt. Nếu trục ngắm bị sai số thì khi ngắm cùng một mục tiêu ở hai vị trí bàn độ, kết quả trả về sẽ bị lệch nhau. Nếu giá trị sai số nhỏ hơn hai lần độ chính xác của bộ phận đọc thì đảm bảo tiêu chuẩn. Còn nếu lớn hơn thì phải chỉnh lại màng dây chữ thập.

Kiểm định trục quay của ống kính ngắm

Để kiểm định điều kiện này thì trước tiên phải đánh dấu một điểm A cao hơn mặt phẳng ngang của ống kính chừng 30 đến 50 độ. Sau đó đặt amys kinh vĩ cách tường 20m. Khi đã cân bằng máy xong thì tiến hành chiếu điểm A xuống mặt phẳng ngang ở vị trí bàn độ trái và phải, ta tạm gọi là a và a’. Nếu kết quả cho ra aa’ nhỏ hơn chiều rộng cặp chỉ đứng song song của màng dây chữ thập thì đạt yêu cầu. Còn không thì phải điều chỉnh lại trục quay ống kính.

Kiểm định số đọc ban đầu MO

Để kiểm định tiêu chuẩn này, người dùng cần phải điều chỉnh sao cho trục ngắm ống kính ngắm nằm ngang với thang đọc số cân bằng. Hơn nữa, đường kính nằm ngang của bàn độ đứng phải trùng với vạch "0" của thang đọc số. Có vậy thì mới không dẫn đến hiện tượng sai số hoặc sai số ít, có thể chấp nhận được.

Bạn là chủ nhân của máy kinh vĩ thì đương nhiên bạn cũng là người trong nghề. Với những sai sót nhỏ, tin rằng bạn có thể tự điều chỉnh được nhưng nếu như sai sót quá lớn thì bạn sẽ cần đến sự hỗ trợ và giúp đỡ của các trung tâm kiểm định máy kinh vĩ.

Công ty Trường Sơn là nơi kiểm định máy kinh vĩ điện tử chất lượng và uy tín

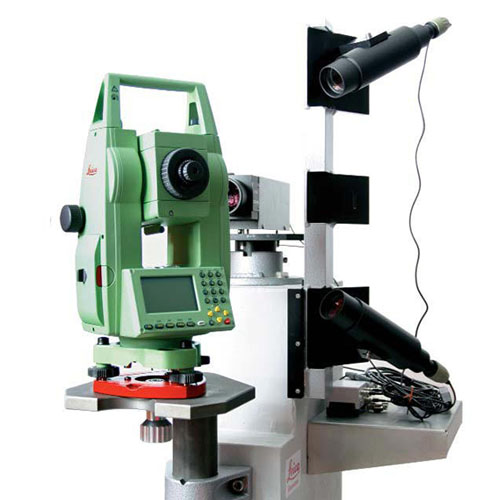

Nếu bạn đang tìm kiếm một trung tâm kiểm định máy kinh vĩ có trình độ chuyên môn cao, chất lượng và uy tín thì công ty xây dựng đo đạc Trường Sơn chính là điểm đến lý tưởng của bạn. Công ty chúng tôi có phòng kiểm định đạt tiêu chuẩn LAB ISO/IEC 17025 : 2005. Không chỉ vậy, phòng kiểm định của chúng tôi còn được trang bị hệ thống Colimator 5Verga chuẩn, được cung cấp bởi hãng Leica Thụy Sĩ. Vậy nên bạn hoàn toàn có thể yên tâm khi mang máy đến công ty Trường sơn để tiến hành kiểm định và hiệu chỉnh.

Đội ngũ kỹ sư của công ty Trường Sơn có tay nghề chuyên môn cao, có nhiều năm kinh nghiệm trong nghề nên hoàn toàn đủ chỉnh độ để giúp các bạn khắc phục sự cố xảy đến với máy của mình.

Mục tiêu phấn đấu của công ty Trường Sơn chính là giải quyết các vấn đề kỹ thuật mà khách hàng gặp phải một cách chính xác và nhanh chóng nhất. Vậy nên nếu có nhu cầu kiểm định máy kinh vĩ thì hãy liên hệ ngay với chúng tôi để được phục vụ. Bạn nhất định sẽ hài lòng về chất lượng dịch vụ của công ty Trường Sơn.
