Hướng dẫn sử dụng máy kinh vĩ điện tử Nikon NE-100

Đăng ngày 14:04, 29/03/2016

MÁY KINH VĨ NIKON NE-100 là một trong những máy kinh vĩ dễ sử dụng và chính xác cho khảo sát và thi công

>> Máy kinh vĩ điện tử Nikon NE-100



máy kinh vĩ nikon ne-100

Ảnh máy kinh vĩ điện tử Nikon NE-100

Các tính năng chính của máy kinh vĩ điện tử Nikon NE-100

· Dùng để đo góc bằng và góc đứng.
· Đo khoảng cách.
· Đo cao độ.
· Đo tim, đo trục, phóng tuyến.

Hướng dẫn sử dụng máy kinh vĩ điện tử Nikon NE-100

máy kinh vĩ điện tử Nikon NE-100

NIKON NE-100 được trang bị đầy đủ các tính năng hiện đại của một máy kinh vĩ



Khởi động máy: Khi bật nguồn khởi động máy, máy sẽ có màn hình:

máy kinh vĩ điện tử Nikon NE-100

Ta phải xoay ống kính vài vòng để khởi động.

máy kinh vĩ điện tử Nikon NE-100

Lưu ý: Tại giai đoạn này ta chưa cân bọt thủy.

Cân máy và định tâm:
-  Bước 1: Dựng máy và định tâm sơ bộ:
+ Đặt máy lên mặt đế của chân máy. Siết nhẹ ốc nối máy nằm ở tâm của mặt đế chân.
+ Xoay các ốc cân của máy đến vị trí trung tâm(vị trí này thường được đánh dấu bằng dấu gạch ngang hay vòng tròn).
+ Định vị chân máy sao cho tâm quang học của máy gần trùng với điểm trên mặt đất bằng cách cố định 1 chân máy trên mặt đất và 2 tay cầm 2 chân máy để di chuyển cho tâm quang học của máy
gần trùng với tâm mốc là được.
+ Dùng chân đạp mạnh chân máy để các mũi nhọn của chân máy xuống đất.
+ Xoay các ốc cân máy để tâm của máy trùng với điểm mốc trên mặt đất.

  • Bước 2: Cân bọt thủy

máy kinh vĩ điện tử Nikon NE-100

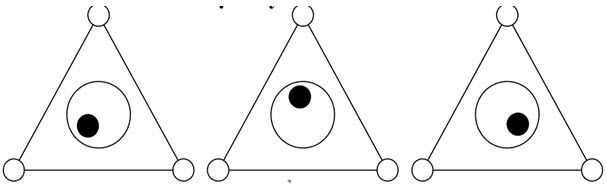

Nâng, hạ các chân máy để cho bọt thủy tròn vào giữa. Bọt thủy ở bên nào thì bên  đó cao, ta hạ chân đó xuống. Lưu ý: Khi bọt thủy tròn vào giữa mà bọt thủy dài lệch không quá 2 vạch, thì ta được phép thao tác sau, vì như vậy đảm bảo tâm không bị lệch nhiều.
+ Xoay máy sao cho màn hình máy song song với 2 ốc cân máy và điều chỉnh 2 ốc cân để cho bọt thủy dài vào giữa.
+ Tiếp tục xoay máy 900 rồi điều chỉnh ốc cân máy thứ 3 để bọt thủy dài vào giữa
-  Bước 3: Kiểm tra
+ Kiểm tra tâm xem có lệch không, nếu lệch ít thì ta nới lỏng ốc xiếc máy để dịch chuyển cho tâm của máy trùng với điểm trên mặt đất.
+ Sau khi tâm vào vị trí thì kiểm tra lại bọt thủy.
+ Nếu tâm lệch thì ta phải chỉnh lại, nếu tâm không lệch thì quá trình dựng máy và định tâm xem như hoàn tất

Chức năng các phím trong máy kinh vĩ điện tử NE-100:

máy kinh vĩ điện tử Nikon NE-100
Màn hình hiển hị của máy kinh vĩ NE-100



Phím 1: Dùng để bật, tắt đèn màn hình

Phím 2:% VA Dùng để chuyển đổi giữa chế độ hiển thị giá trị góc đứng hay
là giá trị %. Nếu góc đứng đạt 900 thì khi dùng phím [%/VA] máy hiển thị
0.00 %, còn nếu góc đạt 1800 máy hiển thị OVER.
Phím 3R/L  :Dùng để chuyển đổi giữa chế độ hiển thị giá trị góc ngang trái hay góc ngang phải. Khi chế độ hiển thị góc ngang phải, ta xoay máy theo chiều kim đồng hồ giá trị góc sẽ tăng, còn xoay ngược chiều kim thì giá trị góc sẽ giảm. Chế độ hiển thị góc ngang trái thì ngược lại. Trong khi đo:

HA: Dùng khi quay máy và xác định góc cùng chiều kim đồng hồ.
HL: Dùng khi quay máy và xác định góc ngược chiều kim đồng hồ.
Phím 4:HOLD Dùng để lưu (giữ) giá trị góc đang hiển thị. Trong khi đo, ta không thể nào tránh khỏi những sơ xuất là vô tình chạm vào máy làm máy dịch chuyển thì lúc này giá trị góc sẽ thay đổi ngay, ta phải xác định giá trị góc lại, như vậy làm cho ta mất thời gian. Vì vậy trong những lúc này phím
[HOLD] sẽ phát huy tối đa tác dụng của nó, là lỡ mà máy có di chuyển thì giá trị góc vẫn không thay đổi. Ta nên dùng phím [HOLD] khi đã xác định được giá trị góc đang cần.
Phím 5RESET: Ta ấn giữ phím khoảng 3 giây và nghe tiếng tít để set giá trị góc về 00 00' 00" . Phím này rất hữu dụng, nó giúp ích ta rất nhiều trong khi xác định giá trị góc. Khi đo góc, ta nên dùng phím này khi máy đã bắt sào tiêu tại điểm thứ nhất, thì khi quay sang điểm thứ 2, giá trị góc hiển thị chính là góc ta cần đo. Còn ta không dùng phím này vẫn được, thì khi ta quay máy bắt sào tiêu ở điểm thứ nhất, ta phải ghi lại giá trị góc đang hiển thị, sau đó khi quay máy sang điểm thứ 2, máy cũng hiển thị giá trị góc, nhưng lúc này góc ta cần đo không phải là góc hiển thị trên màn hình, mà ta phải lấy góc hiển thị ở điểm thứ 2 trừ cho giá trị góc ở điểm thứ nhất, thì lúc này ta mới có được giá trị góc cần đo. Vì vậy, khi đo góc ta nên set góc về 00 00' 00" để thao tác dễ dàng và nhanh chóng.

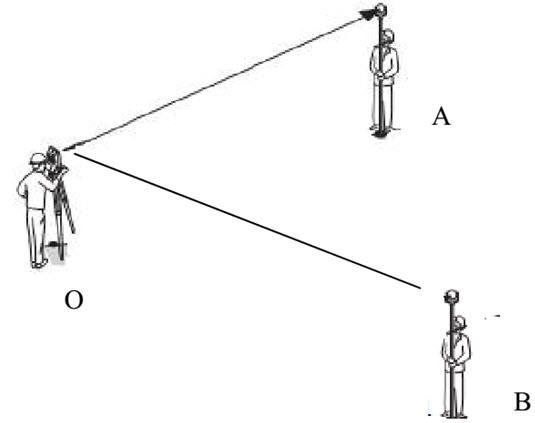

Ví dụ: Ta cần đo góc AOB Ù .

máy kinh vĩ điện tử Nikon NE-100

Ta thao tác như sau:
Đặt máy và định tâm tại O. Sau đó quay máy ngắm sào tiêu tại điểm A, nhấn phím [RESET] khoảng 3 giây để set giá trị góc về 00 00' 00" . Ta có màn hình:

máy kinh vĩ điện tử Nikon NE-100

Tiếp theo quay máy về điểm B, ngắm bắt sào tiêu tại B. Lúc này giá trí góc Ù AOB cần đo là giá trị góc hiển thị trên màn hình.

máy kinh vĩ điện tử Nikon NE-100

Lưu ý: Vì góc cùng chiều với chiều kim đồng hồ nên ta sẽ để chế độ hiển thị giá trị góc ngang phải để dễ dàng thao tác. Khi quay máy ngắm được điểm A ta nên khóa vi động ngang lại, ở điểm B cũng làm tương tự.
